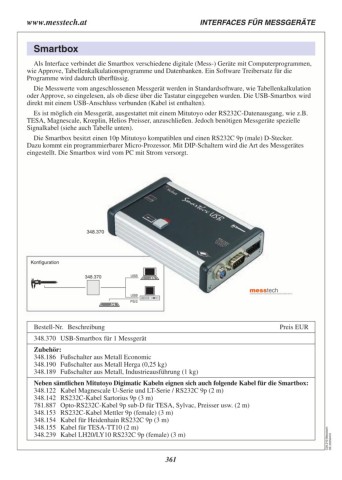

Page 361 - Schut Catalog
P. 361
www.messtech.at INTERFACES FÜR MESSGERÄTE
Smartbox
Als Interface verbindet die Smartbox verschiedene digitale (Mess‑) Geräte mit Computerprogrammen,
wie Approve, Tabellenkalkulationsprogramme und Datenbanken. Ein Software Treibersatz für die
Programme wird dadurch überflüssig.
Die Messwerte vom angeschlossenen Messgerät werden in Standardsoftware, wie Tabellenkalkulation
oder Approve, so eingelesen, als ob diese über die Tastatur eingegeben wurden. Die USB-Smartbox wird
direkt mit einem USB-Anschluss verbunden (Kabel ist enthalten).
Es ist möglich ein Messgerät, ausgestattet mit einem Mitutoyo oder RS232C-Datenausgang, wie z.B.
TESA, Magnescale, Krœplin, Helios Preisser, anzuschließen. Jedoch benötigen Messgeräte spezielle
Signalkabel (siehe auch Tabelle unten).
Die Smartbox besitzt einen 10p Mitutoyo kompatiblen und einen RS232C 9p (male) D-Stecker.
Dazu kommt ein programmierbarer Micro-Prozessor. Mit DIP-Schaltern wird die Art des Messgerätes
eingestellt. Die Smartbox wird vom PC mit Strom versorgt.
348.370
Konfiguration
348.370 USB
USB
PS/2
Bestell-Nr. Beschreibung Preis EUR
348.370 USB-Smartbox für 1 Messgerät
Zubehör:
348.186 Fußschalter aus Metall Economic
348.190 Fußschalter aus Metall Herga (0,25 kg)
348.189 Fußschalter aus Metall, Industrieausführung (1 kg)
Neben sämtlichen Mitutoyo Digimatic Kabeln eignen sich auch folgende Kabel für die Smartbox: C20.210.Messtech-
348.122 Kabel Magnescale U-Serie und LT-Serie / RS232C 9p (2 m) DE.20250410
348.142 RS232C-Kabel Sartorius 9p (3 m)
781.887 Opto-RS232C-Kabel 9p sub-D für TESA, Sylvac, Preisser usw. (2 m)
348.153 RS232C-Kabel Mettler 9p (female) (3 m)
348.154 Kabel für Heidenhain RS232C 9p (3 m)
348.155 Kabel für TESA-TT10 (2 m)
348.239 Kabel LH20/LY10 RS232C 9p (female) (3 m)
