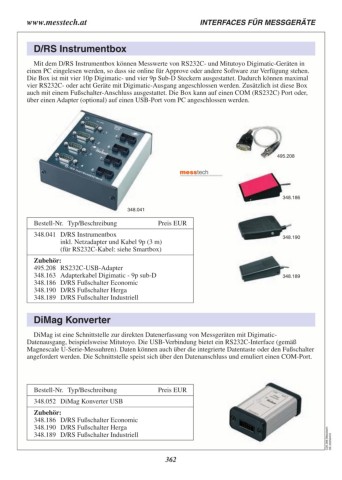

Page 362 - Schut Catalog

www.messtech.at INTERFACES FÜR MESSGERÄTE

D/RS Instrumentbox

Mit dem D/RS Instrumentbox können Messwerte von RS232C- und Mitutoyo Digimatic-Geräten in
einen PC eingelesen werden, so dass sie online für Approve oder andere Software zur Verfügung stehen.
Die Box ist mit vier 10p Digimatic- und vier 9p Sub‑D Steckern ausgestattet. Dadurch können maximal
vier RS232C- oder acht Geräte mit Digimatic-Ausgang angeschlossen werden. Zusätzlich ist diese Box
auch mit einem Fußschalter-Anschluss ausgestattet. Die Box kann auf einen COM (RS232C) Port oder,
über einen Adapter (optional) auf einen USB-Port vom PC angeschlossen werden.

495.208

348.041 348.186
348.190
Bestell-Nr. Typ/Beschreibung Preis EUR 348.189

348.041 D/RS Instrumentbox
inkl. Netzadapter und Kabel 9p (3 m)
(für RS232C-Kabel: siehe Smartbox)

Zubehör:
495.208 RS232C-USB-Adapter
348.163 Adapterkabel Digimatic - 9p sub‑D
348.186 D/RS Fußschalter Economic
348.190 D/RS Fußschalter Herga
348.189 D/RS Fußschalter Industriell

DiMag Konverter

DiMag ist eine Schnittstelle zur direkten Datenerfassung von Messgeräten mit Digimatic-
Datenausgang, beispielsweise Mitutoyo. Die USB-Verbindung bietet ein RS232C-Interface (gemäß
Magnescale U-Serie-Messuhren). Daten können auch über die integrierte Datentaste oder den Fußschalter
angefordert werden. Die Schnittstelle speist sich über den Datenanschluss und emuliert einen COM-Port.

Bestell-Nr. Typ/Beschreibung Preis EUR C20.306.Messtech-
348.052 DiMag Konverter USB 362 DE.20250410
Zubehör:
348.186 D/RS Fußschalter Economic
348.190 D/RS Fußschalter Herga
348.189 D/RS Fußschalter Industriell
