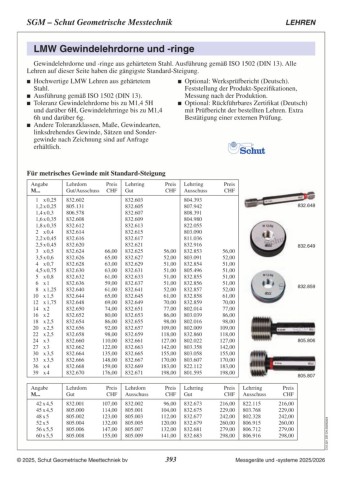

Page 393 - Schut Catalog

SGM – Schut Geometrische Messtechnik LEHREN

LMW Gewindelehrdorne und ‑ringe

Gewindelehrdorne und ‑ringe aus gehärtetem Stahl. Ausführung gemäß ISO 1502 (DIN 13). Alle
Lehren auf dieser Seite haben die gängigste Standard-Steigung.

 Hochwertige LMW Lehren aus gehärtetem  Optional: Werksprüfbericht (Deutsch).
Stahl. Feststellung der Produkt-Spezifikationen,
Messung nach der Produktion.
 Ausführung gemäß ISO 1502 (DIN 13).
 Toleranz Gewindelehrdorne bis zu M1,4 5H  Optional: Rückführbares Zertifikat (Deutsch)
mit Prüfbericht der bestellten Lehren. Extra
und darüber 6H, Gewindelehrringe bis zu M1,4 Bestätigung einer externen Prüfung.
6h und darüber 6g.
 Andere Toleranzklassen, Maße, Gewinde­arten,
linksdrehendes Gewinde, Sätzen und Sonder­
gewinde nach Zeichnung sind auf Anfrage
erhältlich.

Für metrisches Gewinde mit Standard-Steigung

Angabe Lehrdorn Preis Lehrring Preis Lehrring Preis
M... Gut CHF Ausschuss CHF
Gut/Ausschuss CHF
1 x 0,25 832.603 145,00 804.393 145,00
1,2 x 0,25 832.602 202,00 832.605 137,00 807.942 137,00 832.648
1,4 x 0,3 805.131 194,00 832.607 126,00 808.391 126,00 832.649
1,6 x 0,35 806.578 171,00 832.609 110,00 804.980 110,00 832.859
1,8 x 0,35 832.608 162,00 832.613 98,00 822.055 98,00
2 x 0,4 832.612 141,00 832.615 98,00 803.090 98,00 805.806
2,2 x 0,45 832.614 141,00 832.617 87,00 811.036 87,00 805.807
2,5 x 0,45 832.616 129,00 832.621 74,00 832.916 74,00
3 x 0,5 832.620 121,00 832.625 54,00 832.853 54,00
3,5 x 0,6 832.624 68,00 832.627 50,00 803.091 50,00
4 x 0,7 832.626 66,00 832.629 49,00 832.854 49,00
4,5 x 0,75 832.628 64,00 832.631 49,00 805.496 49,00
5 x 0,8 832.630 64,00 832.633 49,00 832.855 49,00
6 x 1 832.632 62,00 832.637 49,00 832.856 49,00
8 x 1,25 832.636 60,00 832.641 50,00 832.857 50,00
10 x 1,5 832.640 62,00 832.645 58,00 832.858 58,00
12 x 1,75 832.644 66,00 832.649 67,00 832.859 67,00
14 x 2 832.648 70,00 832.651 74,00 802.014 74,00
16 x 2 832.650 76,00 832.653 82,00 803.039 82,00
18 x 2,5 832.652 81,00 832.655 100,00 802.016 100,00
20 x 2,5 832.654 88,00 832.657 110,00 802.009 110,00
22 x 2,5 832.656 94,00 832.659 121,00 832.860 121,00
24 x 3 832.658 100,00 832.661 129,00 802.022 129,00
27 x 3 832.660 112,00 832.663 144,00 803.358 144,00
30 x 3,5 832.662 125,00 832.665 158,00 803.058 158,00
33 x 3,5 832.664 138,00 832.667 173,00 803.607 173,00
36 x 4 832.666 151,00 832.669 186,00 822.112 186,00
39 x 4 832.668 163,00 832.671 202,00 801.595 202,00
832.670 180,00

Angabe Lehrdorn Preis Lehrdorn Preis Lehrring Preis Lehrring Preis
M... Gut CHF Ausschuss CHF Gut CHF Ausschuss CHF

42 x 4,5 832.001 109,00 832.002 98,00 832.673 219,00 822.115 219,00 C12.321.DE-CH.20260702
45 x 4,5 805.000 117,00 805.001 106,00 832.675 233,00 803.768 233,00
48 x 5 805.002 126,00 805.003 115,00 832.677 246,00 802.328 246,00
52 x 5 805.004 135,00 805.005 122,00 832.679 265,00 806.915 265,00
56 x 5,5 805.006 150,00 805.007 135,00 832.681 284,00 806.712 284,00
60 x 5,5 805.008 158,00 805.009 144,00 832.683 303,00 806.916 303,00

Extra: www.schut.com/PDFs/2025-p393-DE.pdf Extra: www.schut.com/PDFs/2025-p393-Schweiz.pdf
