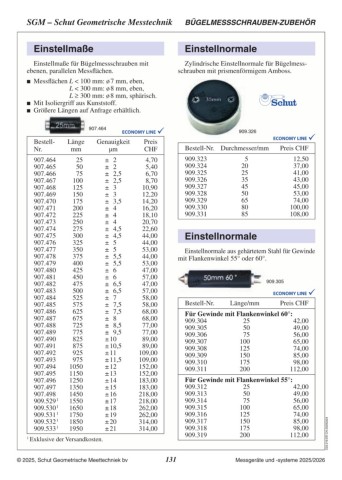

SGM – Schut Geometrische Messtechnik BÜGELMESSSCHRAUBEN-ZUBEHÖR

Einstellmaße Einstellnormale

Einstellmaße für Bügelmessschrauben mit Zylindrische Einstellnormale für Bügel­mess­
ebenen, parallelen Messflächen. schrauben mit prismenförmigem Amboss.
 Messflächen L < 100 mm: ø 7 mm, eben,

L < 300 mm: ø 8 mm, eben,
L ≥ 300 mm: ø 8 mm, sphärisch.
 Mit Isoliergriff aus Kunststoff.
 Größere Längen auf Anfrage erhältlich.

907.464 909.326

Bestell- Länge Genauigkeit Preis Bestell-Nr. Durchmesser/mm Preis CHF
Nr. mm µm CHF 12,90
37,90
907.464 25 ± 2 4,90 909.323 5 42,00
907.465 50 ± 2 5,60 909.324 20 44,00
907.466 75 ± 2,5 7,00 909.325 25 47,00
907.467 100 ± 2,5 9,00 909.326 35 54,00
907.468 125 ± 3 11,10 909.327 45 76,00
907.469 150 ± 3 12,50 909.328 50 103,00
907.470 175 ± 3,5 14,70 909.329 65 110,00
907.471 200 ± 4 16,70 909.330 80
907.472 225 ± 4 18,60 909.331 85
907.473 250 ± 4 21,40
907.474 275 ± 4,5 23,30 Einstellnormale
907.475 300 ± 4,5 46,00
907.476 325 ± 5 46,00 Einstellnormale aus gehärtetem Stahl für Gewinde
907.477 350 ± 5 55,00 mit Flankenwinkel 55° oder 60°.
907.478 375 ± 5,5 46,00
907.479 400 ± 5,5 55,00 909.305
907.480 425 ± 6 48,00
907.481 450 ± 6 58,00 Bestell-Nr. Länge/mm Preis CHF
907.482 475 ± 6,5 48,00
907.483 500 ± 6,5 58,00 Für Gewinde mit Flankenwinkel 60°:
907.484 525 ± 7 60,00 909.304 25 44,00
907.485 575 ± 7,5 60,00 909.305 50 51,00
907.486 625 ± 7,5 70,00 909.306 75 58,00
907.487 675 ± 8 70,00 909.307 100 67,00
907.488 725 ± 8,5 80,00 909.308 125 77,00
907.489 775 ± 9,5 80,00 909.309 150 88,00
907.490 825 ± 10 92,00 909.310 175 102,00
907.491 875 ± 10,5 92,00 909.311 200 116,00
907.492 925 ± 11 111,00
907.493 975 ± 11,5 111,00 Für Gewinde mit Flankenwinkel 55°:
907.494 1050 ± 12 155,00 909.312 25 44,00
907.495 1150 ± 13 155,00 909.313 50 51,00
907.496 1250 ± 14 188,00 909.314 75 58,00
907.497 1350 ± 15 188,00 909.315 100 67,00
907.498 1450 ± 16 225,00 909.316 125 77,00
909.529 1 1550 ± 17 225,00 909.317 150 88,00 C03.219.DE-CH.20260722
909.530 1 1650 ± 18 269,00 909.318 175 102,00
909.531 1 1750 ± 19 269,00 909.319 200 116,00
909.532 1 1850 ± 20 323,00
909.533 1 1950 ± 21 323,00

1 Exklusive der Versandkosten.
