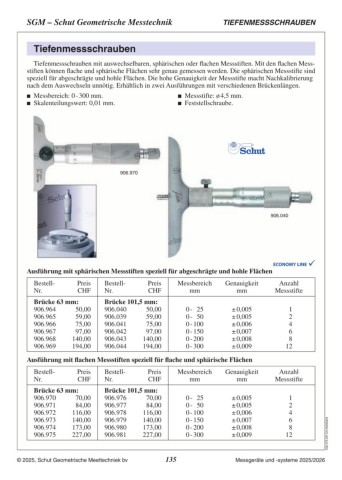

Page 135 - Schut Catalog

SGM – Schut Geometrische Messtechnik TIEFENMESSSCHRAUBEN

Tiefenmessschrauben

Tiefenmessschrauben mit auswechselbaren, sphärischen oder flachen Mess­stiften. Mit den flachen Mess­
stiften können flache und sphärische Flächen sehr genau gemessen werden. Die sphärischen Mess­stifte sind
speziell für abgeschrägte und hohle Flächen. Die hohe Genauigkeit der Mess­stifte macht Nachkalibrierung
nach dem Auswechseln unnötig. Erhältlich in zwei Ausführungen mit verschiedenen Brückenlängen.

 Messbereich: 0 - 300 mm.  Messstifte: ø 4,5 mm.
 Skalenteilungswert: 0,01 mm.  Feststellschraube.

906.970

906.040

Ausführung mit sphärischen Messstiften speziell für abgeschrägte und hohle Flächen

Bestell- Preis Bestell- Preis Messbereich Genauigkeit Anzahl
Nr. CHF Nr. CHF mm mm Messstifte

Brücke 63 mm: Brücke 101,5 mm:
906.964 51,00 906.040 51,00 0 - 25 ± 0,005 1
906.965 61,00 906.039 61,00 0 - 50 ± 0,005 2
906.966 77,00 906.041 77,00 0 - 100 ± 0,006 4
906.967 99,00 906.042 99,00 0 - 150 ± 0,007 6
906.968 143,00 906.043 143,00 0 - 200 ± 0,008 8
906.969 197,00 906.044 197,00 0 - 300 ± 0,009 12

Ausführung mit flachen Messstiften speziell für flache und sphärische Flächen

Bestell- Preis Bestell- Preis Messbereich Genauigkeit Anzahl
Nr. CHF Nr. CHF mm mm Messstifte
1
Brücke 63 mm: Brücke 101,5 mm: 2
906.970 71,00 906.976 71,00 0 - 25 ± 0,005 4
906.971 86,00 906.977 86,00 0 - 50 ± 0,005 6
906.972 118,00 906.978 118,00 0 - 100 ± 0,006 8
906.973 143,00 906.979 143,00 0 - 150 ± 0,007 12
906.974 177,00 906.980 177,00 0 - 200 ± 0,008 C02.275.DE-CH.20260722
906.975 232,00 906.981 232,00 0 - 300 ± 0,009
