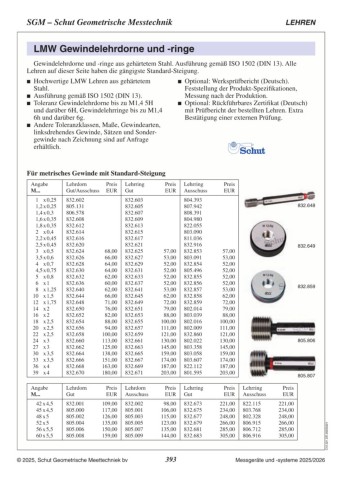

Page 393 - Schut Catalog

SGM – Schut Geometrische Messtechnik LEHREN

LMW Gewindelehrdorne und ‑ringe

Gewindelehrdorne und ‑ringe aus gehärtetem Stahl. Ausführung gemäß ISO 1502 (DIN 13). Alle
Lehren auf dieser Seite haben die gängigste Standard-Steigung.

 Hochwertige LMW Lehren aus gehärtetem  Optional: Werksprüfbericht (Deutsch).
Stahl. Feststellung der Produkt-Spezifikationen,
Messung nach der Produktion.
 Ausführung gemäß ISO 1502 (DIN 13).
 Toleranz Gewindelehrdorne bis zu M1,4 5H  Optional: Rückführbares Zertifikat (Deutsch)
mit Prüfbericht der bestellten Lehren. Extra
und darüber 6H, Gewindelehrringe bis zu M1,4 Bestätigung einer externen Prüfung.
6h und darüber 6g.
 Andere Toleranzklassen, Maße, Gewinde­arten,
linksdrehendes Gewinde, Sätzen und Sonder­
gewinde nach Zeichnung sind auf Anfrage
erhältlich.

Für metrisches Gewinde mit Standard-Steigung

Angabe Lehrdorn Preis Lehrring Preis Lehrring Preis
M... Gut EUR Ausschuss EUR
Gut/Ausschuss EUR
1 x 0,25 832.603 154,00 804.393 154,00
1,2 x 0,25 832.602 216,00 832.605 145,00 807.942 145,00 832.648
1,4 x 0,3 805.131 206,00 832.607 133,00 808.391 133,00 832.649
1,6 x 0,35 806.578 183,00 832.609 118,00 804.980 118,00 832.859
1,8 x 0,35 832.608 173,00 832.613 104,00 822.055 104,00
2 x 0,4 832.612 150,00 832.615 104,00 803.090 104,00 805.806
2,2 x 0,45 832.614 150,00 832.617 92,00 811.036 92,00 805.807
2,5 x 0,45 832.616 137,00 832.621 79,00 832.916 79,00
3 x 0,5 832.620 129,00 832.625 57,00 832.853 57,00
3,5 x 0,6 832.624 73,00 832.627 53,00 803.091 53,00
4 x 0,7 832.626 71,00 832.629 52,00 832.854 52,00
4,5 x 0,75 832.628 68,00 832.631 52,00 805.496 52,00
5 x 0,8 832.630 68,00 832.633 52,00 832.855 52,00
6 x 1 832.632 66,00 832.637 52,00 832.856 52,00
8 x 1,25 832.636 64,00 832.641 53,00 832.857 53,00
10 x 1,5 832.640 66,00 832.645 62,00 832.858 62,00
12 x 1,75 832.644 71,00 832.649 72,00 832.859 72,00
14 x 2 832.648 76,00 832.651 79,00 802.014 79,00
16 x 2 832.650 81,00 832.653 88,00 803.039 88,00
18 x 2,5 832.652 87,00 832.655 106,00 802.016 106,00
20 x 2,5 832.654 94,00 832.657 118,00 802.009 118,00
22 x 2,5 832.656 101,00 832.659 128,00 832.860 128,00
24 x 3 832.658 106,00 832.661 138,00 802.022 138,00
27 x 3 832.660 120,00 832.663 153,00 803.358 153,00
30 x 3,5 832.662 134,00 832.665 168,00 803.058 168,00
33 x 3,5 832.664 147,00 832.667 184,00 803.607 184,00
36 x 4 832.666 161,00 832.669 198,00 822.112 198,00
39 x 4 832.668 174,00 832.671 215,00 801.595 215,00
832.670 192,00

Angabe Lehrdorn Preis Lehrdorn Preis Lehrring Preis Lehrring Preis
M... Gut EUR Ausschuss EUR Gut EUR Ausschuss EUR

42 x 4,5 832.001 116,00 832.002 105,00 832.673 233,00 822.115 233,00 C12.321.DE.20261007
45 x 4,5 805.000 125,00 805.001 113,00 832.675 248,00 803.768 248,00
48 x 5 805.002 135,00 805.003 123,00 832.677 262,00 802.328 262,00
52 x 5 805.004 144,00 805.005 131,00 832.679 282,00 806.915 282,00
56 x 5,5 805.006 160,00 805.007 144,00 832.681 301,00 806.712 301,00
60 x 5,5 805.008 170,00 805.009 154,00 832.683 322,00 806.916 322,00

Extra: www.schut.com/PDFs/2025-p393-DE.pdf Extra: www.schut.com/PDFs/2025-p393-Schweiz.pdf
