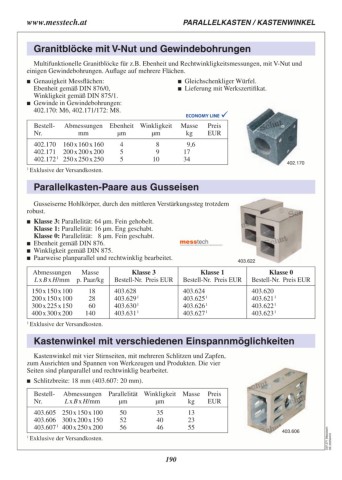

www.messtech.at PARALLELKASTEN / KASTENWINKEL

Granitblöcke mit V‑Nut und Gewindebohrungen

Multifunktionelle Granitblöcke für z.B. Ebenheit und Rechtwinkligkeitsmessungen, mit V‑Nut und
einigen Gewindebohrungen. Auflage auf mehrere Flächen.

 Genauigkeit Messflächen:  Gleichschenkliger Würfel.
Ebenheit gemäß DIN 876/0,  Lieferung mit Werkszertifikat.
Winkligkeit gemäß DIN 875/1.

 Gewinde in Gewindebohrungen:
402.170: M6, 402.171/172: M8.

Bestell- Abmessungen Ebenheit Winkligkeit Masse Preis
Nr. mm µm µm kg EUR

402.170 160 x 160 x 160 4 8 9,6
402.171 200 x 200 x 200 5 9 17
402.172 1 250 x 250 x 250 5 10 34
402.170

1 Exklusive der Versandkosten.

Parallelkasten-Paare aus Gusseisen

Gusseiserne Hohlkörper, durch den mittleren Verstärkungssteg trotzdem
robust.

 Klasse 3: Parallelität: 64 µm. Fein gehobelt. 403.622
Klasse 1: Parallelität: 16 µm. Eng geschabt.
Klasse 0: Parallelität: 8 µm. Fein geschabt.

 Ebenheit gemäß DIN 876.
 Winkligkeit gemäß DIN 875.
 Paarweise planparallel und rechtwinklig bearbeitet.

Abmessungen Masse Klasse 3 Klasse 1 Klasse 0
L x B x H/mm p. Paar/kg Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR Bestell-Nr. Preis EUR

150 x 150 x 100 18 403.628 403.624 403.620
200 x 150 x 100 28 403.629 1 403.625 1 403.621 1
300 x 225 x 150 60 403.630 1 403.626 1 403.622 1
400 x 300 x 200 140 403.631 1 403.627 1 403.623 1

1 Exklusive der Versandkosten.

Kastenwinkel mit verschiedenen Einspannmöglichkeiten

Kastenwinkel mit vier Stirnseiten, mit mehreren Schlitzen und Zapfen,
zum Ausrichten und Spannen von Werkzeugen und Produkten. Die vier
Seiten sind planparallel und rechtwinklig bearbeitet.
 Schlitzbreite: 18 mm (403.607: 20 mm).

Bestell- Abmessungen Parallelität Winkligkeit Masse Preis
Nr. L x B x H/mm µm µm kg EUR

403.605 250 x 150 x 100 50 35 13 403.606 C07.271.Messtech-
403.606 300 x 200 x 150 52 40 23 DE.20250410
403.607 1 400 x 250 x 200 56 46 55

1 Exklusive der Versandkosten.

190
