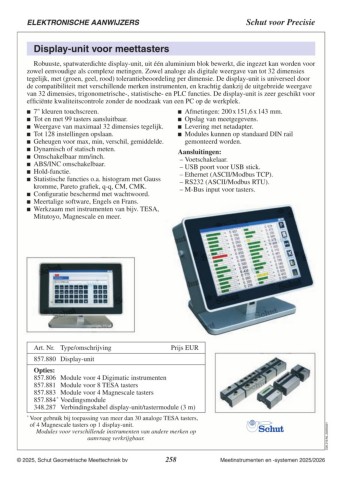

Page 258 - Schut Catalog
P. 258
ELEKTRONISCHE AANWIJZERS Schut voor Precisie
Display-unit voor meettasters
Robuuste, spatwaterdichte display-unit, uit één aluminium blok bewerkt, die ingezet kan worden voor
zowel eenvoudige als complexe metingen. Zowel analoge als digitale weergave van tot 32 dimensies
tegelijk, met (groen, geel, rood) tolerantiebeoordeling per dimensie. De display-unit is universeel door
de compatibiliteit met verschillende merken instrumenten, en krachtig dankzij de uitgebreide weergave
van 32 dimensies, trigonometrische-, statistische- en PLC functies. De display-unit is zeer geschikt voor
efficiënte kwaliteitscontrole zonder de noodzaak van een PC op de werkplek.
7" kleuren touchscreen. Afmetingen: 200 x 151,6 x 143 mm.
Tot en met 99 tasters aansluitbaar. Opslag van meetgegevens.
Weergave van maximaal 32 dimensies tegelijk. Modules kunnen op standaard DIN rail
Tot 128 instellingen opslaan.
Geheugen voor max, min, verschil, gemiddelde. gemonteerd worden.
Dynamisch of statisch meten. Aansluitingen:
Omschakelbaar mm/inch. – Voetschakelaar.
ABS/INC omschakelbaar. – USB poort voor USB stick.
Hold-functie. – Ethernet (ASCII/Modbus TCP).
Statistische functies o.a. histogram met Gauss – RS232 (ASCII/Modbus RTU).
– M-Bus input voor tasters.
kromme, Pareto grafiek, q-q, CM, CMK.
Configuratie beschermd met wachtwoord.
Meertalige software, Engels en Frans.
Werkzaam met instrumenten van bijv. TESA,
Mitutoyo, Magnescale en meer.
Art. Nr. Type/omschrijving Prijs EUR
857.880 Display-unit
Opties:
857.886 Voeding 24 Vdc (niet meegeleverd)
420.300 Adapterkabel (niet meegeleverd)
857.806 Module voor 4 Digimatic instrumenten
857.881 Module voor 8 TESA tasters
857.883 Module voor 4 Magnescale tasters
857.884 * Voedingsmodule
348.287 Verbindingskabel display-unit/tastermodule (3 m)
* Voor gebruik bij toepassing van meer dan 30 analoge TESA tasters, C05.319.NL.20260324
of 4 Magnescale tasters op 1 display-unit.
Modules voor verschillende instrumenten van andere merken op
aanvraag verkrijgbaar.
© 2026, Schut Geometrische Meettechniek bv 258 Meetinstrumenten en -systemen 2025/2026
