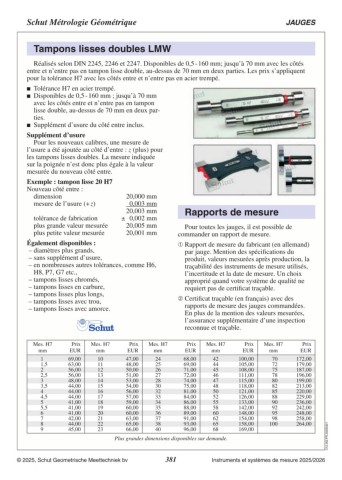

Page 381 - Schut Catalog

Schut Métrologie Géométrique JAUGES

Tampons lisses doubles LMW

Réalisés selon DIN 2245, 2246 et 2247. Dispo­nibles de 0,5 - 160 mm; jusqu’à 70 mm avec les côtés
entre et n’entre pas en tampon lisse double, au-dessus de 70 mm en deux par­ties. Les prix s’appliquent
pour la tolérance H7 avec les côtés entre et n’entre pas en acier trempé.

 Tolérance H7 en acier trempé.
 Dispo­nibles de 0,5 - 160 mm ; jusqu’à 70 mm

avec les côtés entre et n’entre pas en tampon
lisse double, au-dessus de 70 mm en deux par­
ties.
 Supplément d’usure du côté entre inclus.

Supplément d’usure
Pour les nouveaux calibres, une mesure de

l’usure a été ajoutée au côté d’entre : z (plus) pour
les tampons lisses doubles. La mesure indiquée
sur la poignée n’est donc plus égale à la valeur
mesurée du nouveau côté entre.

Exemple : tampon lisse 20 H7 Rapports de mesure
Nouveau côté entre :
Pour toutes les jauges, il est possible de
dimension 20,000 mm commander un rapport de mesure.
mesure de l’usure (+ z) 0,003 mm  Rapport de mesure du fabricant (en allemand)
20,003 mm
tolérance de fabrication ± 0,002 mm par jauge. Mention des spécifications du
plus grande valeur mesurée 20,005 mm produit, valeurs mesurées après production, la
plus petite valeur mesurée 20,001 mm traçabilité des instruments de mesure utilisés,
Également disponibles : l’incertitude et la date de mesure. Un choix
– diamètres plus grands, approprié quand votre système de qualité ne
– sans supplément d’usure, requiert pas de certificat traçable.
– en nombreuses autres tolérances, comme H6,  Certificat traçable (en français) avec des
H8, P7, G7 etc., rapports de mesure des jauges commandées.
– tampons lisses chromés, En plus de la mention des valeurs mesurées,
– tampons lisses en carbure, l’assurance supplémentaire d’une inspection
– tampons lisses plus longs, reconnue et traçable.
– tampons lisses avec trou,
– tampons lisses avec amorce.

Réf. Mes. Prix Réf. Mes. Prix Réf. Mes. Prix Réf. Mes. Prix Réf. Mes. Prix

H7/mm EUR H7/mm EUR H7/mm EUR H7/mm EUR H7/mm EUR

832.101 1 71,00 832.119 10 48,00 832.133 24 70,00 832.151 42 102,00 832.179 70 176,00 C12.202.FR.20260120
832.102 1,5 65,00 832.120 11 50,00 832.134 25 71,00 832.153 44 108,00 832.181 72 184,00
832.103 57,00 832.121 12 51,00 832.135 26 73,00 832.154 45 111,00 832.184 75 192,00
832.104 2 57,00 832.122 13 53,00 832.136 27 74,00 832.155 46 114,00 832.187 78 201,00
832.105 2,5 50,00 832.123 14 54,00 832.137 28 76,00 832.156 47 118,00 832.189 80 204,00
832.106 45,00 832.124 15 56,00 832.139 30 77,00 832.157 48 121,00 832.191 82 219,00
832.107 3 45,00 832.125 16 57,00 832.141 32 83,00 832.159 50 124,00 832.194 85 225,00
832.108 3,5 45,00 832.126 17 59,00 832.142 33 86,00 832.161 52 130,00 832.197 88 235,00
832.109 42,00 832.127 18 60,00 832.143 34 88,00 832.164 55 136,00 832.199 90 241,00
832.110 4 42,00 832.128 19 62,00 832.144 35 90,00 832.167 58 145,00 832.201 92 247,00
832.111 4,5 42,00 832.129 20 62,00 832.145 36 91,00 832.169 60 152,00 832.204 95 254,00
832.113 43,00 832.130 21 65,00 832.146 37 93,00 832.171 62 158,00 832.207 98 264,00
832.115 5 45,00 832.131 22 67,00 832.147 38 96,00 832.174 65 162,00 832.209 100 270,00
832.117 5,5 46,00 832.132 23 68,00 832.149 40 99,00 832.177 68 173,00

6
7
8
9

Plus grandes dimensions disponibles sur demande.
