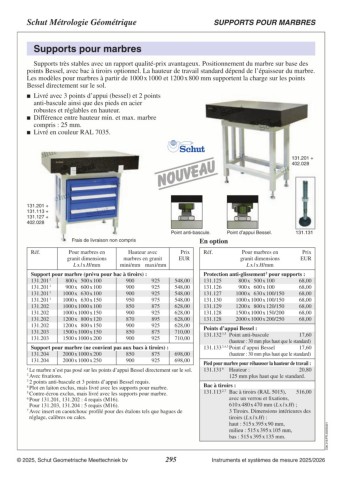

Page 295 - Schut Catalog

Schut Métrologie Géométrique SUPPORTS POUR MARBRES

Supports pour marbres pour marbres en granit

Supports très stables avec un rapport qualité-prix avantageux. Positionnement du marbre sur base des
points Bessel, avec bac à tiroirs optionnel. La hauteur de travail standard dépend de l’épaisseur du marbre.
Les modèles pour marbres à partir de 1000 x 1000 et 1200 x 800 mm supportent la charge sur les points
Bessel directement sur le sol.
 Livré avec 3 points d’appui (bessel) et 2 points

anti-bascule ainsi que des pieds en acier
robustes et réglables en hauteur.
 Différence entre hauteur min. et max. marbre
compris : 25 mm.
 Livré en couleur RAL 7035.

131.201 +
402.028

131.201 +
131.113 +
131.127 +
402.028

Point anti-bascule. Point d’appui Bessel. 131.131

Frais de livraison non compris En option

Réf. Pour marbres en Hauteur avec Prix Réf. Pour marbres en Prix

granit dimensions marbres en granit EUR granit dimensions EUR

L x l x H/mm mini/mm maxi/mm L x l x H/mm

Support pour marbre (prévu pour bac à tiroirs) : Protection anti-glissement 2 pour supports :
131.201 1 800 x 500 x 100 900
131.201 1 900 x 600 x 100 900 925 580,00 131.125 800 x 500 x 100 68,00
131.201 1 1000 x 630 x 100 900 925 580,00
131.201 1 1000 x 630 x 150 950 925 580,00 131.126 900 x 600 x 100 68,00
131.202 1000 x 1000 x 100 850 975 580,00
131.202 1000 x 1000 x 150 900 875 658,00 131.127 1000 x 630 x 100/150 68,00
131.202 1200 x 800 x 120 870 925 658,00
131.202 1200 x 800 x 150 900 895 658,00 131.130 1000 x 1000 x 100/150 68,00
131.203 1500 x 1000 x 150 850 925 658,00
131.203 1500 x 1000 x 200 900 875 754,00 131.129 1200 x 800 x 120/150 68,00
925 754,00
131.128 1500 x 1000 x 150/200 68,00

131.128 2000 x 1000 x 200/250 68,00

Points d’appui Bessel :

131.132 3,5 Point anti-bascule 17,60

Support pour marbre (ne convient pas aux bacs à tiroirs) : (hauteur : 30 mm plus haut que le standard)

131.133 3,4,5 Point d’appui Bessel 17,60

131.204 2000 x 1000 x 200 850 875 738,00 (hauteur : 30 mm plus haut que le standard)

131.204 2000 x 1000 x 250 900 925 738,00 Pied pour marbre pour réhausser la hauteur de travail :

1 Le marbre n’est pas posé sur les points d’appui Bessel directement sur le sol. 131.131 6 Hauteur : 20,80
2 Avec fixations.
3 2 points anti-bascule et 3 points d’appui Bessel requis. 125 mm plus haut que le standard.
4 Plot en laiton exclus, mais livré avec les supports pour marbre.
5 Contre-écrou exclus, mais livré avec les supports pour marbre. Bac à tiroirs :
6 Pour 131.201, 131.202 : 4 requis (M16). 131.113 2,7 Bac à tiroirs (RAL 5015), 516,00
Pour 131.203, 131.204 : 5 requis (M16).
7 Avec insert en caoutchouc profilé pour des étalons tels que bagues de avec un verrou et fixations,
réglage, calibres ou cales. 610 x 480 x 470 mm (L x l x H) ;
3 Tiroirs. Dimensions intérieures des
tiroirs (L x l x H) : C06.319.FR.20260120
haut : 515 x 395 x 90 mm,
milieu : 515 x 395 x 105 mm,
bas : 515 x 395 x 135 mm.

© 2026, Schut Geometrische Meettechniek bv 295 Instruments et systèmes de mesure 2025/2026
