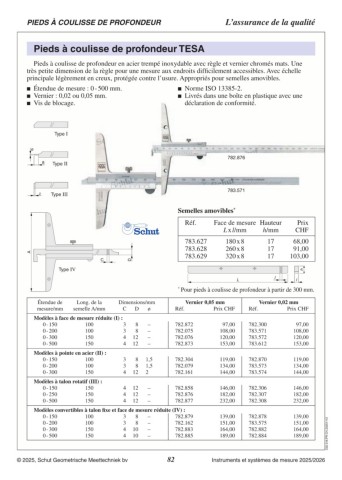

Page 82 - Schut Catalog

PIEDS À COULISSE DE PROFONDEUR L’assurance de la qualité

Pieds à coulisse de profondeur TESA

Pieds à coulisse de profondeur en acier trempé inoxydable avec règle et vernier chromés mats. Une
très pe­tite dimension de la règle pour une mesure aux endroits difficilement accessibles. Avec échelle
principale légè­rement en creux, protégée contre l’usure. Appropriés pour semelles amovibles.

 Étendue de mesure : 0 - 500 mm.  Norme ISO 13385-2.
 Vernier : 0,02 ou 0,05 mm.  Livrés dans une boîte en plastique avec une
 Vis de blocage.
déclaration de conformité.

Type I 782.876

ø

8 Type II

2 Type III 783.571

Semelles amovibles*

Réf. Face de mesure Hauteur Prix
L x l/mm h/mm CHF

783.627 180 x 8 17 68,00
783.628 260 x 8 17 91,00
783.629 320 x 8 17 103,00
A C
D
hType IV

C02.316.FR-CH.20250703L ll

* Pour pieds à coulisse de profondeur à partir de 300 mm.

Étendue de Long. de la Dimensions/mm Vernier 0,05 mm Vernier 0,02 mm
Réf. Prix CHF Réf. Prix CHF
mesure/mm semelle A/mm C D ø

Modèles à face de mesure réduite (I) :

0 - 150 100 3 8 – 782.872 97,00 782.300 97,00
782.075 108,00 783.571 108,00
0 - 200 100 3 8 – 782.076 120,00 783.572 120,00
782.873 153,00 783.612 153,00
0 - 300 150 4 12 –

0 - 500 150 4 12 –

Modèles à pointe en acier (II) :

0 - 150 100 3 8 1,5 782.304 119,00 782.870 119,00
3 8 1,5 782.079 134,00 783.573 134,00
0 - 200 100 4 12 2 782.161 144,00 783.574 144,00

0 - 300 150

Modèles à talon rotatif (III) :

0 - 150 150 4 12 – 782.858 146,00 782.306 146,00
782.876 182,00 782.307 182,00
0 - 250 150 4 12 – 782.877 232,00 782.308 232,00

0 - 500 150 4 12 –

Modèles convertibles à talon fixe et face de mesure réduite (IV) :

0 - 150 100 3 8 – 782.879 139,00 782.878 139,00
151,00 783.575 151,00
0 - 200 100 3 8 – 782.162 164,00 782.882 164,00
189,00 782.884 189,00
0 - 300 150 4 10 – 782.883

0 - 500 150 4 10 – 782.885
