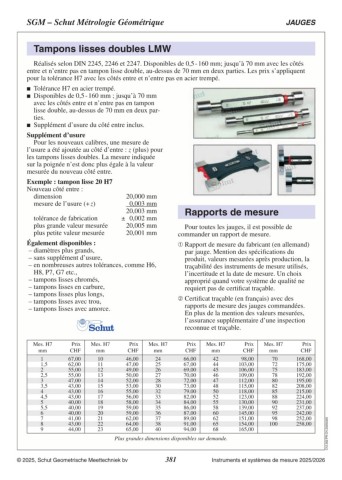

SGM – Schut Métrologie Géométrique JAUGES

Tampons lisses doubles LMW

Réalisés selon DIN 2245, 2246 et 2247. Dispo­nibles de 0,5 - 160 mm; jusqu’à 70 mm avec les côtés
entre et n’entre pas en tampon lisse double, au-dessus de 70 mm en deux par­ties. Les prix s’appliquent
pour la tolérance H7 avec les côtés entre et n’entre pas en acier trempé.

 Tolérance H7 en acier trempé.
 Dispo­nibles de 0,5 - 160 mm ; jusqu’à 70 mm

avec les côtés entre et n’entre pas en tampon
lisse double, au-dessus de 70 mm en deux par­
ties.
 Supplément d’usure du côté entre inclus.

Supplément d’usure
Pour les nouveaux calibres, une mesure de

l’usure a été ajoutée au côté d’entre : z (plus) pour
les tampons lisses doubles. La mesure indiquée
sur la poignée n’est donc plus égale à la valeur
mesurée du nouveau côté entre.

Exemple : tampon lisse 20 H7 Rapports de mesure
Nouveau côté entre :
Pour toutes les jauges, il est possible de
dimension 20,000 mm commander un rapport de mesure.
mesure de l’usure (+ z) 0,003 mm  Rapport de mesure du fabricant (en allemand)
20,003 mm
tolérance de fabrication ± 0,002 mm par jauge. Mention des spécifications du
plus grande valeur mesurée 20,005 mm produit, valeurs mesurées après production, la
plus petite valeur mesurée 20,001 mm traçabilité des instruments de mesure utilisés,
Également disponibles : l’incertitude et la date de mesure. Un choix
– diamètres plus grands, approprié quand votre système de qualité ne
– sans supplément d’usure, requiert pas de certificat traçable.
– en nombreuses autres tolérances, comme H6,  Certificat traçable (en français) avec des
H8, P7, G7 etc., rapports de mesure des jauges commandées.
– tampons lisses chromés, En plus de la mention des valeurs mesurées,
– tampons lisses en carbure, l’assurance supplémentaire d’une inspection
– tampons lisses plus longs, reconnue et traçable.
– tampons lisses avec trou,
– tampons lisses avec amorce.

Réf. Mes. Prix Réf. Mes. Prix Réf. Mes. Prix Réf. Mes. Prix Réf. Mes. Prix

H7/mm CHF H7/mm CHF H7/mm CHF H7/mm CHF H7/mm CHF

832.101 1 69,00 832.119 10 47,00 832.133 24 68,00 832.151 42 100,00 832.179 70 172,00 C12.202.FR-CH.20260325
832.102 1,5 64,00 832.120 11 49,00 832.134 25 69,00 832.153 44 106,00 832.181 72 180,00
832.103 56,00 832.121 12 50,00 832.135 26 71,00 832.154 45 109,00 832.184 75 188,00
832.104 2 56,00 832.122 13 52,00 832.136 27 72,00 832.155 46 111,00 832.187 78 196,00
832.105 2,5 49,00 832.123 14 53,00 832.137 28 74,00 832.156 47 115,00 832.189 80 199,00
832.106 44,00 832.124 15 55,00 832.139 30 75,00 832.157 48 118,00 832.191 82 214,00
832.107 3 44,00 832.125 16 56,00 832.141 32 81,00 832.159 50 121,00 832.194 85 220,00
832.108 3,5 44,00 832.126 17 58,00 832.142 33 84,00 832.161 52 127,00 832.197 88 230,00
832.109 41,00 832.127 18 59,00 832.143 34 86,00 832.164 55 133,00 832.199 90 236,00
832.110 4 41,00 832.128 19 61,00 832.144 35 88,00 832.167 58 142,00 832.201 92 241,00
832.111 4,5 41,00 832.129 20 61,00 832.145 36 89,00 832.169 60 149,00 832.204 95 248,00
832.113 42,00 832.130 21 64,00 832.146 37 91,00 832.171 62 154,00 832.207 98 258,00
832.115 5 44,00 832.131 22 65,00 832.147 38 94,00 832.174 65 158,00 832.209 100 264,00
832.117 5,5 45,00 832.132 23 66,00 832.149 40 97,00 832.177 68 169,00

6
7
8
9

Plus grandes dimensions disponibles sur demande.
