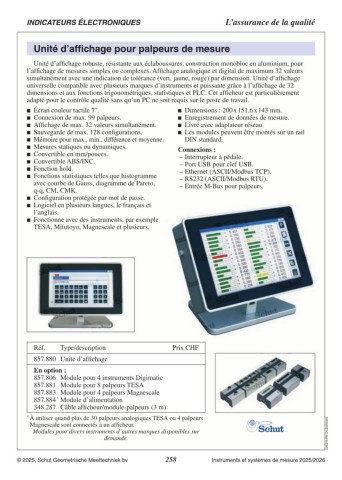

P. 258
INDICATEURS ÉLECTRONIQUES L’assurance de la qualité
Unité d’affichage pour palpeurs de mesure
Unité d’affichage robuste, résistante aux éclaboussures, construction monobloc en aluminium, pour
l’affichage de mesures simples ou complexes. Affichage analogique et digital de maximum 32 valeurs
simultanément avec une indication de tolérance (vert, jaune, rouge) par dimension. Unité d’affichage
universelle compatible avec plusieurs marques d’instruments et puissante grâce à l’affichage de 32
dimensions et aux fonctions trigonométriques, statistiques et PLC. Cet afficheur est particulièrement
adapté pour le contrôle qualité sans qu’un PC ne soit requis sur le poste de travail.
Écran couleur tactile 7". Dimensions : 200 x 151,6 x 143 mm.
Connexion de max. 99 palpeurs. Enregistrement de données de mesure.
Affichage de max. 32 valeurs simultanément. Les modules peuvent être montés sur un rail
Sauvegarde de max. 128 configurations.
Mémoire pour max., min., différence et moyenne. DIN standard.
Mesures statiques ou dynamiques. Connexions :
Convertible en mm/pouces. – Interrupteur à pédale.
Convertible ABS/INC. – Port USB pour clef USB.
Fonction hold. – Ethernet (ASCII/Modbus TCP).
Fonctions statistiques telles que histogramme – RS232 (ASCII/Modbus RTU).
– Entrée M-Bus pour palpeurs.
avec courbe de Gauss, diagramme de Pareto,
q-q, CM, CMK.
Configuration protégée par mot de passe.
Logiciel en plusieurs langues, le français et
l’anglais.
Fonctionne avec des instruments, par exemple
TESA, Mitutoyo, Magnescale et plusieurs.
Réf. Type/description Prix CHF
857.880 Unité d’affichage
En option :
857.886 Alimentation 24 Vdc (non fourni)
420.300 Câble adaptateur (non fourni)
857.806 Module pour 4 instruments Digimatic
857.881 Module pour 8 palpeurs TESA
857.883 Module pour 4 palpeurs Magnescale
857.884 * Module d’alimentation
348.287 Câble afficheur/module-palpeurs (3 m)
* À utiliser quand plus de 30 palpeurs analogiques TESA ou 4 palpeurs C05.319.FR-CH.20260325
Magnescale sont connectés à un afficheur.
Modules pour divers instruments d’autres marques disponibles sur
demande.
