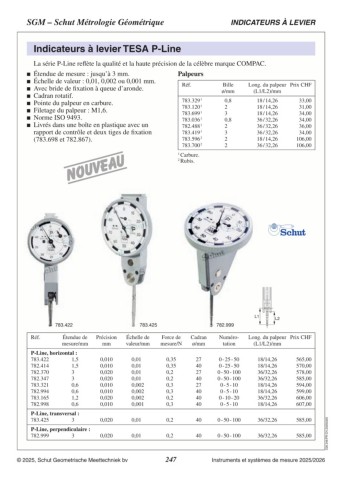

Page 247 - Schut Catalog
P. 247

SGM – Schut Métrologie Géométrique                                                 INDICATEURS À LEVIER

Indicateurs à levier TESA P-Line

La série P-Line reflète la qualité et la haute précision de la célèbre marque COMPAC.

	 Étendue de mesure : jusqu’à 3 mm.                                Palpeurs       Bille 	       Long. du palpeur	 Prix CHF
	 Échelle de valeur : 0,01, 0,002 ou 0,001 mm.                                    ø/mm            (L1/L2)/mm
	 Avec bride de fixation à queue d’aronde.                           Réf.
	 Cadran rotatif.                                                                  0,8
	 Pointe du palpeur en carbure.                                    783.329 1   	   2            18 / 14,26                 33,00
	 Filetage du palpeur : M1,6.                                      783.120 1   	   3            18 / 14,26                 32,00
	 Norme ISO 9493.                                                  783.699 1   	   0,8          18 / 14,26                 35,00
	 Livrés dans une boîte en plastique avec un                       783.036 1   	   2            36 / 32,26                 35,00
                                                                    782.488 1   	   3            36 / 32,26                 37,00
   rapport de contrôle et deux tiges de fixation                    783.419 1   	   2            36 / 32,26                 35,00
   (783.698 et 782.867).                                            783.596 2   	   2            18 / 14,26                108,00
                                                                    783.700 2   	                36 / 32,26                108,00

                                                                    1	Carbure.
                                                                    2	Rubis.

                                                                                                 L1 L2

783.422                                            783.425                         782.999

Réf. 	 Étendue de	 Précision 	 	 Échelle de	                Force de 	 Cadran 	 Numéro-	 Long. du palpeur	 Prix CHF
              	 mesure/mm	 mm 	 valeur/mm
                                                            mesure/N ø/mm          tation        (L1/L2)/mm

P-Line, horizontal :       0,010  	 0,01  	                 0,35    	 27           0 - 25 - 50   18/14,26                  570,00
783.422 	 1,5	             0,010  	 0,01  	                 0,35    	 40           0 - 25 - 50   18/14,26                  582,00
782.414 	 1,5	             0,020  	 0,01  	                 0,2  	  	 27           0 - 50 - 100  36/32,26                  590,00
782.370 	 3   	            0,020  	 0,01  	                 0,2  	  	 40           0 - 50 - 100  36/32,26                  597,00
782.347 	 3   	            0,010  	 0,002	                  0,3  	  	 27            0 - 5 - 10   18/14,26                  606,00
783.321 	 0,6	             0,010  	 0,002	                  0,3  	  	 40            0 - 5 - 10   18/14,26                  611,00
782.994 	 0,6	             0,020  	 0,002	                  0,2  	  	 40           0 - 10 - 20   36/32,26                  618,00
783.165 	 1,2	             0,010  	 0,001	                  0,3  	  	 40            0 - 5 - 10   18/14,26                  619,00
782.998 	 0,6

P-Line, transversal :      0,020 	 0,01  	                  0,2  	 	 40            0 - 50 - 100  36/32,26                  597,00  C05.349.FR-CH.20261008
783.425 	 3  

P-Line, perpendiculaire :

782.999 	 3   	            0,020 	 0,01  	                  0,2  	 	 40            0 - 50 - 100  36/32,26                  597,00
