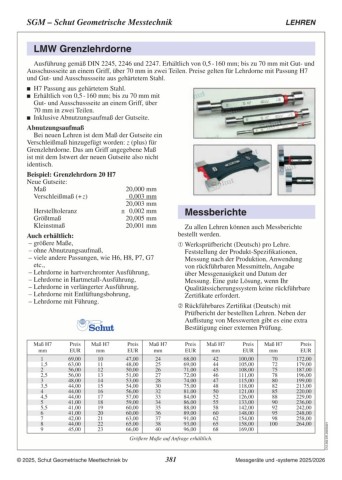

Page 381 - Schut Catalog
P. 381
SGM – Schut Geometrische Messtechnik LEHREN
LMW Grenzlehrdorne
Ausführung gemäß DIN 2245, 2246 und 2247. Erhältlich von 0,5 - 160 mm; bis zu 70 mm mit Gut- und
Ausschussseite an einem Griff, über 70 mm in zwei Teilen. Preise gelten für Lehrdorne mit Passung H7
und Gut- und Ausschussseite aus gehärtetem Stahl.
H7 Passung aus gehärtetem Stahl.
Erhältlich von 0,5 - 160 mm; bis zu 70 mm mit
Gut- und Ausschussseite an einem Griff, über
70 mm in zwei Teilen.
Inklusive Abnutzungsaufmaß der Gutseite.
Abnutzungsaufmaß
Bei neuen Lehren ist dem Maß der Gutseite ein
Verschleißmaß hinzugefügt worden: z (plus) für
Grenzlehrdorne. Das am Griff angegebene Maß
ist mit dem Istwert der neuen Gutseite also nicht
identisch.
Beispiel: Grenzlehrdorn 20 H7 Messberichte
Neue Gutseite:
Zu allen Lehren können auch Messberichte
Maß 20,000 mm bestellt werden.
Verschleißmaß (+ z) 0,003 mm Werksprüfbericht (Deutsch) pro Lehre.
20,003 mm
Herstelltoleranz ± 0,002 mm Feststellung der Produkt-Spezifikationen,
Größtmaß 20,005 mm Messung nach der Produktion, Anwendung
Kleinstmaß 20,001 mm von rückführbaren Messmitteln, Angabe
Auch erhältlich: über Messgenauigkeit und Datum der
– größere Maße, Messung. Eine gute Lösung, wenn Ihr
– ohne Abnutzungsaufmaß, Qualitätssicherungssystem keine rückführbare
– viele andere Passungen, wie H6, H8, P7, G7 Zertifikate erfordert.
etc., Rückführbares Zertifikat (Deutsch) mit
– Lehrdorne in hartverchromter Ausführung, Prüfbericht der bestellten Lehren. Neben der
– Lehrdorne in Hartmetall-Ausführung, Auflistung von Messwerten gibt es eine extra
– Lehrdorne in verlängerter Ausführung, Bestätigung einer externen Prüfung.
– Lehrdorne mit Entlüftungsbohrung,
– Lehrdorne mit Führung.
Bestell- Maß Preis Bestell- Maß Preis Bestell- Maß Preis Bestell- Maß Preis Bestell- Maß Preis
Nr. H7/mm EUR Nr. H7/mm EUR Nr. H7/mm EUR Nr. H7/mm EUR Nr. H7/mm EUR
832.101 1 74,00 832.119 10 50,00 832.133 24 72,00 832.151 42 106,00 832.179 70 183,00 C12.202.DE.20261007
832.102 1,5 68,00 832.120 11 52,00 832.134 25 74,00 832.153 44 113,00 832.181 72 191,00
832.103 59,00 832.121 12 53,00 832.135 26 75,00 832.154 45 116,00 832.184 75 199,00
832.104 2 59,00 832.122 13 55,00 832.136 27 77,00 832.155 46 119,00 832.187 78 209,00
832.105 2,5 52,00 832.123 14 56,00 832.137 28 79,00 832.156 47 122,00 832.189 80 212,00
832.106 47,00 832.124 15 58,00 832.139 30 80,00 832.157 48 125,00 832.191 82 227,00
832.107 3 47,00 832.125 16 59,00 832.141 32 87,00 832.159 50 129,00 832.194 85 234,00
832.108 3,5 47,00 832.126 17 61,00 832.142 33 90,00 832.161 52 135,00 832.197 88 244,00
832.109 43,00 832.127 18 63,00 832.143 34 92,00 832.164 55 141,00 832.199 90 250,00
832.110 4 43,00 832.128 19 65,00 832.144 35 93,00 832.167 58 151,00 832.201 92 257,00
832.111 4,5 43,00 832.129 20 65,00 832.145 36 95,00 832.169 60 158,00 832.204 95 264,00
832.113 45,00 832.130 21 68,00 832.146 37 97,00 832.171 62 164,00 832.207 98 274,00
832.115 5 47,00 832.131 22 69,00 832.147 38 100,00 832.174 65 169,00 832.209 100 280,00
832.117 5,5 48,00 832.132 23 71,00 832.149 40 103,00 832.177 68 180,00
6
7
8
9
Größere Maße auf Anfrage erhältlich.
