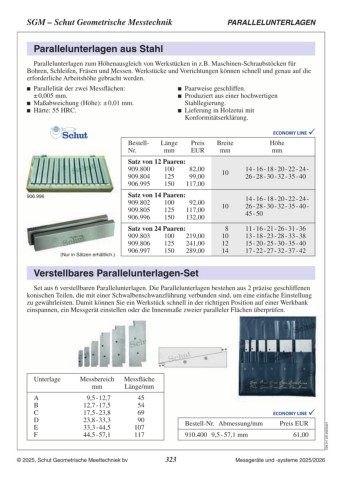

SGM – Schut Geometrische Messtechnik PARALLELUNTERLAGEN

Parallelunterlagen aus Stahl

Parallelunterlagen zum Höhenausgleich von Werkstücken in z.B. Maschinen-Schraubstöcken für
Bohren, Schleifen, Fräsen und Messen. Werkstücke und Vorrichtungen können schnell und genau auf die
erforderliche Arbeitshöhe gebracht werden.

 Parallelität der zwei Messflächen:  Paarweise geschliffen.
± 0,005 mm.  Produziert aus einer hochwertigen

 Maßabweichung (Höhe): ± 0,01 mm. Stahllegierung.
 Härte: 55 HRC.  Lieferung in Holzetui mit

Konformitätserklärung.

906.996 Bestell- Länge Preis Breite Höhe
Nr. mm EUR mm mm
(Nur in Sätzen erhältlich.) Satz von 12 Paaren:
909.800 100 87,00 10 14 - 16 - 18 - 20 - 22 - 24 -
909.804 125 102,00 26 - 28 - 30 - 32 - 35 - 40
906.995 150 120,00
Satz von 14 Paaren: 10 14 - 16 - 18 - 20 - 22 - 24 -
909.802 100 95,00 26 - 28 - 30 - 32 - 35 - 40 -
909.805 125 120,00 8 45 - 50
906.996 150 136,00 10
Satz von 24 Paaren: 12 11 - 16 - 21 - 26 - 31 - 36
909.803 100 225,00 14 13 - 18 - 23 - 28 - 33 - 38
909.806 125 248,00 15 - 20 - 25 - 30 - 35 - 40
906.997 150 297,00 17 - 22 - 27 - 32 - 37 - 42

Verstellbares Parallelunterlagen-Set

Set aus 6 verstellbaren Parallelunterlagen. Die Parallelunterlagen bestehen aus 2 präzise geschliffenen
konischen Teilen, die mit einer Schwalbenschwanzführung verbunden sind, um eine einfache Einstellung
zu gewährleisten. Damit können Sie ein Werkstück schnell in der richtigen Position auf einer Werkbank
einspannen, ein Messgerät einstellen oder die Innenmaße zweier paralleler Flächen überprüfen.

Unterlage Messbereich Messfläche
A mm Länge/mm
B
C 9,5 - 12,7 45 Bestell-Nr. Abmessung/mm Preis EUR C09.311.DE.20260702
D 12,7 - 17,5 54 910.400 9,5 - 57,1 mm 64,00
E 17,5 - 23,8 69
F 23,8 - 33,3 90
33,3 - 44,5 107
44,5 - 57,1 117
