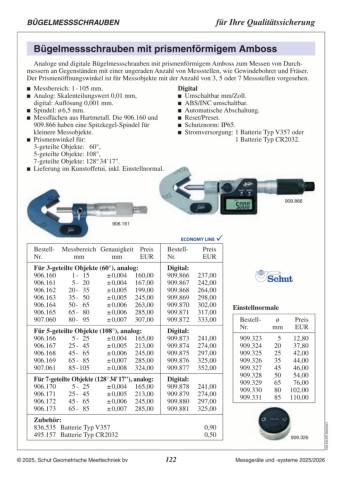

Page 122 - Schut Catalog

BÜGELMESSSCHRAUBEN für Ihre Qualitätssicherung

Bügelmessschrauben mit prismenförmigem Amboss

Analoge und digitale Bügelmessschrauben mit prismenförmigem Amboss zum Messen von Durch­
messern an Gegen­ständen mit einer ungeraden Anzahl von Messstellen, wie Gewindebohrer und Fräser.
Der Prismen­öffnungs­winkel ist für Messobjekte mit der Anzahl von 3, 5 oder 7 Messstellen vorgesehen.

 Messbereich: 1 - 105 mm. Digital
 Analog: Skalenteilungswert 0,01 mm,  Umschaltbar mm/Zoll.
 ABS/INC umschaltbar.
digital: Auflösung 0,001 mm.  Ein/Aus-Schalter.
 Spindel: ø 6,5 mm.  Automatische Abschaltung.
 Messflächen aus Hartmetall. Die 906.160 und  Reset/Preset.
 Schutznorm: IP65.
909.866 haben eine Spitzkegel-Spindel (60°)  Stromversorgung: 1 Batterie Typ V357 oder
für kleinere Messobjekte.
 Prismenwinkel für: 1 Batterie Typ CR2032.
3‑geteilte Objekte: 60°,
5‑geteilte Objekte: 108°,
7‑geteilte Objekte: 128° 34' 17".
 Lieferung im Kunstoffetui, inkl. Einstellnormal.

909.866

906.161

Bestell- Messbereich Genauigkeit Preis Bestell- Preis 60° ø 6,5 mm
Nr. mm mm EUR Nr. EUR 906.160
Digital: 245,00 909.866
Für 3‑geteilte Objekte (60°), analog: 909.866 250,00
906.160 1 - 15 ± 0,004 163,00 909.867 273,00 Einstellnormale
906.161 5 - 20 ± 0,004 170,00 909.868 308,00
906.162 20 - 35 ± 0,005 203,00 909.869 312,00 Bestell- ø Preis
906.163 35 - 50 ± 0,005 250,00 909.870 327,00 Nr. mm EUR
906.164 50 - 65 ± 0,006 268,00 909.871 344,00
906.165 65 - 80 ± 0,006 290,00 909.872 249,00
907.060 80 - 95 ± 0,007 313,00 Digital: 283,00
909.873 307,00
Für 5‑geteilte Objekte (108°), analog: 909.874 335,00 909.323 5 13,20
906.166 5 - 25 ± 0,004 169,00 909.875 364,00 909.324 20 38,80
906.167 25 - 45 ± 0,005 217,00 909.876 249,00 909.325 25 43,00
906.168 45 - 65 ± 0,006 250,00 909.877 283,00 909.326 35 45,00
906.169 65 - 85 ± 0,007 290,00 Digital: 307,00 909.327 45 48,00
907.061 85 - 105 ± 0,008 330,00 909.878 335,00 909.328 50 55,00
909.879 909.329 65 78,00
Für 7‑geteilte Objekte (128° 34' 17"), analog: 909.880 909.330 80 105,00
906.170 5 - 25 ± 0,004 169,00 909.881 909.331 85 113,00
906.171 25 - 45 ± 0,005 217,00
906.172 45 - 65 ± 0,006 250,00
906.173 65 - 85 ± 0,007 290,00
Zubehör:

836.535 Batterie Typ V357 0,90 C03.233.DE.20260702
495.157 Batterie Typ CR2032 0,50
909.326
