SGM – Schut Geometrische Messtechnik BÜGELMESSSCHRAUBEN

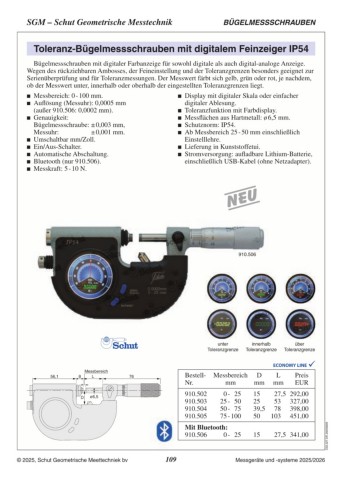

Toleranz-Bügelmessschrauben mit digitalem Feinzeiger IP54
Bügelmessschrauben mit digitaler Farbanzeige für sowohl digitale als auch digital-analoge Anzeige.
Wegen des rückziehbaren Ambosses, der Feineinstellung und der Toleranzgrenzen besonders geeignet zur
Serienüberprüfung und für Toleranzmessungen. Der Messwert färbt sich gelb, grün oder rot, je nachdem,
ob der Messwert unter, innerhalb oder oberhalb der eingestellten Toleranzgrenzen liegt.
Messbereich: 0 - 100 mm. Display mit digitaler Skala oder einfacher
Auflösung (Messuhr): 0,0005 mm digitaler Ablesung.
(außer 910.506: 0,0002 mm).
Genauigkeit: Toleranzfunktion mit Farbdisplay.
Bügelmessschraube: ± 0,003 mm, Messflächen aus Hartmetall: ø 6,5 mm.
Messuhr: ± 0,001 mm. Schutznorm: IP54.
Umschaltbar mm/Zoll. Ab Messbereich 25 - 50 mm einschließlich
Ein/Aus-Schalter.
Automatische Abschaltung. Einstelllehre.
Bluetooth (nur 910.506). Lieferung in Kunststoffetui.
Messkraft: 5 - 10 N. Stromversorgung: aufladbare Lithium-Batterie,
einschließlich USB-Kabel (ohne Netzadapter).
910.506
unter innerhalb über
Toleranzgrenze Toleranzgrenze Toleranzgrenze
56,1 Messbereich 76 Bestell- Messbereich D L Preis
8L Nr. mm mm mm EUR
D ø6,5 910.502 0 - 25 15 27,5 292,00
910.503 25 - 50 25 53 327,00
910.504 50 - 75 39,5 78 398,00
910.505 75 - 100 50 103 451,00
Mit Bluetooth: C03.327.DE.20250702
910.506 0 - 25 15 27,5 341,00
© 2025, Schut Geometrische Meettechniek bv 109 Messgeräte und -systeme 2025/2026
