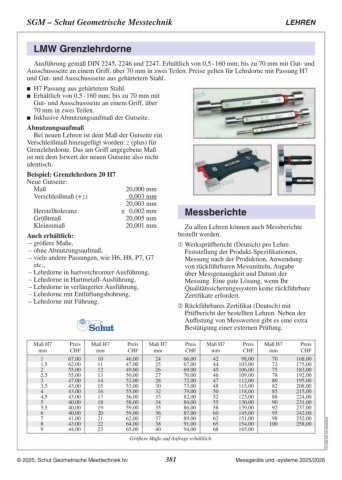

P. 381
SGM – Schut Geometrische Messtechnik LEHREN
LMW Grenzlehrdorne
Ausführung gemäß DIN 2245, 2246 und 2247. Erhältlich von 0,5 - 160 mm; bis zu 70 mm mit Gut- und
Ausschussseite an einem Griff, über 70 mm in zwei Teilen. Preise gelten für Lehrdorne mit Passung H7
und Gut- und Ausschussseite aus gehärtetem Stahl.
H7 Passung aus gehärtetem Stahl.
Erhältlich von 0,5 - 160 mm; bis zu 70 mm mit
Gut- und Ausschussseite an einem Griff, über
70 mm in zwei Teilen.
Inklusive Abnutzungsaufmaß der Gutseite.
Abnutzungsaufmaß
Bei neuen Lehren ist dem Maß der Gutseite ein
Verschleißmaß hinzugefügt worden: z (plus) für
Grenzlehrdorne. Das am Griff angegebene Maß
ist mit dem Istwert der neuen Gutseite also nicht
identisch.
Beispiel: Grenzlehrdorn 20 H7 Messberichte
Neue Gutseite:
Zu allen Lehren können auch Messberichte
Maß 20,000 mm bestellt werden.
Verschleißmaß (+ z) 0,003 mm Werksprüfbericht (Deutsch) pro Lehre.
20,003 mm
Herstelltoleranz ± 0,002 mm Feststellung der Produkt-Spezifikationen,
Größtmaß 20,005 mm Messung nach der Produktion, Anwendung
Kleinstmaß 20,001 mm von rückführbaren Messmitteln, Angabe
Auch erhältlich: über Messgenauigkeit und Datum der
– größere Maße, Messung. Eine gute Lösung, wenn Ihr
– ohne Abnutzungsaufmaß, Qualitätssicherungssystem keine rückführbare
– viele andere Passungen, wie H6, H8, P7, G7 Zertifikate erfordert.
etc., Rückführbares Zertifikat (Deutsch) mit
– Lehrdorne in hartverchromter Ausführung, Prüfbericht der bestellten Lehren. Neben der
– Lehrdorne in Hartmetall-Ausführung, Auflistung von Messwerten gibt es eine extra
– Lehrdorne in verlängerter Ausführung, Bestätigung einer externen Prüfung.
– Lehrdorne mit Entlüftungsbohrung,
– Lehrdorne mit Führung.
Bestell- Maß Preis Bestell- Maß Preis Bestell- Maß Preis Bestell- Maß Preis Bestell- Maß Preis
Nr. H7/mm CHF Nr. H7/mm CHF Nr. H7/mm CHF Nr. H7/mm CHF Nr. H7/mm CHF
832.101 1 69,00 832.119 10 47,00 832.133 24 68,00 832.151 42 100,00 832.179 70 172,00 C12.202.DE-CH.20251217
832.102 1,5 64,00 832.120 11 49,00 832.134 25 69,00 832.153 44 106,00 832.181 72 180,00
832.103 56,00 832.121 12 50,00 832.135 26 71,00 832.154 45 109,00 832.184 75 188,00
832.104 2 56,00 832.122 13 52,00 832.136 27 72,00 832.155 46 111,00 832.187 78 196,00
832.105 2,5 49,00 832.123 14 53,00 832.137 28 74,00 832.156 47 115,00 832.189 80 199,00
832.106 44,00 832.124 15 55,00 832.139 30 75,00 832.157 48 118,00 832.191 82 214,00
832.107 3 44,00 832.125 16 56,00 832.141 32 81,00 832.159 50 121,00 832.194 85 220,00
832.108 3,5 44,00 832.126 17 58,00 832.142 33 84,00 832.161 52 127,00 832.197 88 230,00
832.109 41,00 832.127 18 59,00 832.143 34 86,00 832.164 55 133,00 832.199 90 236,00
832.110 4 41,00 832.128 19 61,00 832.144 35 88,00 832.167 58 142,00 832.201 92 241,00
832.111 4,5 41,00 832.129 20 61,00 832.145 36 89,00 832.169 60 149,00 832.204 95 248,00
832.113 42,00 832.130 21 64,00 832.146 37 91,00 832.171 62 154,00 832.207 98 258,00
832.115 5 44,00 832.131 22 65,00 832.147 38 94,00 832.174 65 158,00 832.209 100 264,00
832.117 5,5 45,00 832.132 23 66,00 832.149 40 97,00 832.177 68 169,00
6
7
8
9
Größere Maße auf Anfrage erhältlich.
© 2025, Schut Geometrische Meettechniek bv 381 Messgeräte und -systeme 2025/2026
