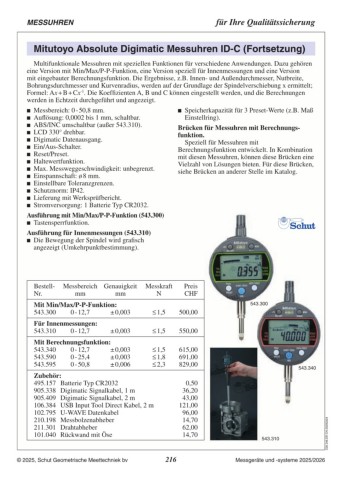

Page 216 - Schut Catalog
P. 216
MESSUHREN für Ihre Qualitätssicherung
Mitutoyo Absolute Digimatic Messuhren ID‑C (Fortsetzung)
Multifunktionale Messuhren mit speziellen Funktionen für verschiedene Anwendungen. Dazu gehören
eine Version mit Min/Max/P-P-Funktion, eine Version speziell für Innenmessungen und eine Version
mit eingebauter Berechnungsfunktion. Die Ergebnisse, z.B. Innen- und Außendurchmesser, Nutbreite,
Bohrungsdurchmesser und Kurvenradius, werden auf der Grundlage der Spindelverschiebung x ermittelt;
Formel: Ax + B + Cx‑1. Die Koeffizienten A, B und C können eingestellt werden, und die Berechnungen
werden in Echtzeit durchgeführt und angezeigt.
Messbereich: 0 - 50,8 mm. Ausführung für Innenmessungen (543.310)
Auflösung: 0,0002 bis 1 mm, schaltbar. Die Bewegung der Spindel wird grafisch
ABS/INC umschaltbar (außer 543.310).
LCD 330° drehbar. angezeigt (Umkehrpunktbestimmung).
Digimatic Datenausgang. Speicherkapazität für 3 Preset-Werte (z.B. Maß
Ein/Aus-Schalter.
Reset/Preset. Einstellring).
Haltewertfunktion. Brücken für Messuhren mit Berechnungs
Max. Messweggeschwindigkeit: unbegrenzt. funktion.
Einspannschaft: ø 8 mm.
Einstellbare Toleranzgrenzen. Speziell für Messuhren mit
Schutznorm: IP42. Berechnungsfunktion entwickelt. In Kombination
Lieferung mit Werksprüfbericht. mit diesen Messuhren, können diese Brücken eine
Stromversorgung: 1 Batterie Typ CR2032. Vielzahl von Lösungen bieten. Für diese Brücken,
siehe Brücken an anderer Stelle im Katalog.
Ausführung mit Min/Max/P‑P-Funktion (543.300)
Tastensperrfunktion.
Bestell- Messbereich Genauigkeit Messkraft Preis
Nr. mm mm N CHF
Mit Min/Max/P‑P-Funktion: 515,00
543.300 0 - 12,7 ± 0,003 ≤ 1,5
Für Innenmessungen: 567,00
543.310 0 - 12,7 ± 0,003 ≤ 1,5
Mit Berechnungsfunktion: 633,00 543.300
543.340 0 - 12,7 ± 0,003 ≤ 1,5 713,00 543.340
543.590 0 - 25,4 ± 0,003 ≤ 1,8 854,00
543.595 0 - 50,8 ± 0,006 ≤ 2,3 543.310
Zubehör: 0,50 C05.346.DE-CH.20260702
495.157 Batterie Typ CR2032 38,10
905.338 Digimatic Signalkabel, 1 m 46,00
905.409 Digimatic Signalkabel, 2 m 125,00
106.384 USB Input Tool Direct Kabel, 2 m 96,00
102.795 U-WAVE Adapterkabel 7,80
210.198 Messbolzenabheber 82,00
211.301 Drahtabheber 15,60
101.040 Rückwand mit Öse 343,00
106.543 USB ITPAK V3.0 185,00
193,00
Full version Software 371,00
102.670 U-WAVE-Sender Montageplatte
264.623 U-WAVE fit Sender
264.627 U-WAVE fit Bluetooth Sender
102.810 U-WAVE Empfänger und Software
