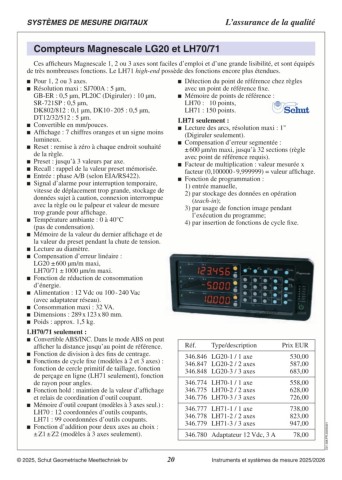

SYSTÈMES DE MESURE DIGITAUX L’assurance de la qualité
Compteurs Magnescale LG20 et LH70/71
Ces afficheurs Magnescale 1, 2 ou 3 axes sont faciles d’emploi et d’une grande lisibilité, et sont équipés
de très nombreuses fonctions. Le LH71 high‑end possède des fonctions encore plus étendues.
Pour 1, 2 ou 3 axes. Détection du point de référence chez règles
Résolution maxi : SJ700A : 5 µm, avec un point de référence fixe.
GB‑ER : 0,5 µm, PL20C (Digiruler) : 10 µm, Mémoire de points de référence :
SR‑721SP : 0,5 µm, LH70 : 10 points,
DK802/812 : 0,1 µm, DK10 - 205 : 0,5 µm, LH71 : 150 points.
DT12/32/512 : 5 µm.
Convertible en mm/pouces. LH71 seulement :
Affichage : 7 chiffres oranges et un signe moins Lecture des arcs, résolution maxi : 1"
lumineux.
Reset : remise à zéro à chaque endroit souhaité (Digiruler seulement).
de la règle. Compensation d’erreur segmentée :
Preset : jusqu’à 3 valeurs par axe.
Recall : rappel de la valeur preset mémorisée. ± 600 µm/m maxi, jusqu’à 32 sections (règle
Entrée : phase A/B (selon EIA/RS422). avec point de référence requis).
Signal d’alarme pour interruption temporaire, Facteur de multiplication : valeur mesurée x
vitesse de déplacement trop grande, stockage de facteur (0,100000 - 9,999999) = valeur affichage.
données sujet à caution, connexion interrompue Fonction de programmation :
avec la règle ou le palpeur et valeur de mesure 1) entrée manuelle,
trop grande pour affichage. 2) par stockage des données en opération
Température ambiante : 0 à 40°C (teach-in);
(pas de condensation). 3) par usage de fonction image pendant
Mémoire de la valeur du dernier affichage et de l’exécution du programme;
la valeur du preset pendant la chute de tension. 4) par insertion de fonctions de cycle fixe.
Lecture au diamètre.
Compensation d’erreur linéaire :
LG20 ± 600 µm/m maxi,
LH70/71 ± 1000 µm/m maxi.
Fonction de réduction de consommation
d’énergie.
Alimentation : 12 Vdc ou 100 - 240 Vac
(avec adaptateur réseau).
Consommation maxi : 32 VA.
Dimensions : 289 x 123 x 80 mm.
Poids : approx. 1,5 kg.
LH70/71 seulement : Réf. Type/description Prix EUR
Convertible ABS/INC. Dans le mode ABS on peut
346.846 LG20‑1 / 1 axe 513,00
afficher la distance jusqu’au point de référence. 346.847 LG20‑2 / 2 axes 568,00
Fonction de division à des fins de centrage. 346.848 LG20‑3 / 3 axes 661,00
Fonctions de cycle fixe (modèles à 2 et 3 axes) :
346.774 LH70‑1 / 1 axe 540,00
fonction de cercle primitif de taillage, fonction 346.775 LH70‑2 / 2 axes 607,00
de perçage en ligne (LH71 seulement), fonction 346.776 LH70‑3 / 3 axes 702,00
de rayon pour angles.
Fonction hold : maintien de la valeur d’affichage 346.777 LH71‑1 / 1 axe 714,00 C01.308.FR.20240206
et relais de coordination d’outil coupant. 346.778 LH71‑2 / 2 axes 796,00
Mémoire d’outil coupant (modèles à 3 axes seul.) : 346.779 LH71‑3 / 3 axes 916,00
LH70 : 12 coordonnées d’outils coupants,
LH71 : 99 coordonnées d’outils coupants. 346.780 Adaptateur 12 Vdc, 3 A 75,00
Fonction d’addition pour deux axes au choix :
± Z1 ± Z2 (modèles à 3 axes seulement).
