SYSTÈMES DE MESURE DIGITAUX                                                                    L’assurance de la qualité

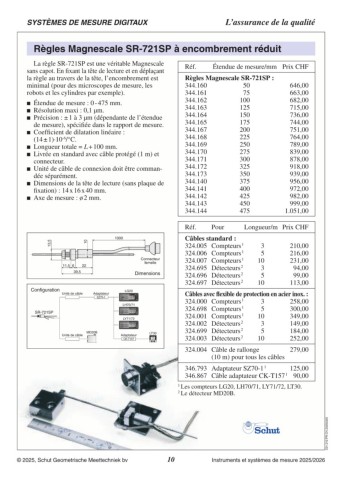

Règles Magnescale SR‑721SP à encombrement réduit

   La règle SR‑721SP est une véritable Magnescale                                   Réf. Étendue de mesure/mm Prix CHF
sans capot. En fixant la tête de lecture et en déplaçant
la règle au travers de la tête, l’en­combrement est                                 Règles Magnescale SR‑721SP :
minimal (pour des microscopes de mesure, les                                        344.160 	   50                                                                                                                                                                                                                                    610,00
robots et les cylindres par exemple).                                               344.161 	   75                                                                                                                                                                                                                                    627,00
	 Étendue de mesure : 0 - 475 mm.                                                  344.162 	   100                                                                                                                                                                                                                                   644,00
	 Résolution maxi : 0,1 µm.                                                        344.163 	   125                                                                                                                                                                                                                                   661,00
	 Précision : ± 1 à 3 µm (dépendante de l’étendue                                  344.164 	   150                                                                                                                                                                                                                                   677,00
                                                                                    344.165 	   175                                                                                                                                                                                                                                   695,00
   de mesure), spécifiée dans le rapport de mesure.                                 344.167 	   200                                                                                                                                                                                                                                   702,00
	 Coefficient de dilatation linéaire :                                             344.168 	   225                                                                                                                                                                                                                                   834,00
                                                                                    344.169 	   250                                                                                                                                                                                                                                   834,00
   (14 ± 1)·10‑6/°C.                                                                344.170 	   275                                                                                                                                                                                                                                   834,00
	 Longueur totale = L + 100 mm.                                                    344.171 	   300                                                                                                                                                                                                                                   834,00
	 Livrée en standard avec câble protégé (1 m) et                                   344.172 	   325                                                                                                                                                                                                                                   800,00
                                                                                    344.173 	   350                                                                                                                                                                                                                                   820,00
   connecteur.                                                                      344.140 	   375                                                                                                                                                                                                                                   841,00
	 Unité de câble de connexion doit être comman­                                    344.141 	   400                                                                                                                                                                                                                                   861,00
                                                                                    344.142 	   425                                                                                                                                                                                                                                   882,00
   dée séparément.                                                                  344.143 	   450                                                                                                                                                                                                                                   902,00
	 Dimensions de la tête de lecture (sans plaque de                                                                                                                                                                                                                                                                                   923,00

   fixation) : 14 x 16 x 40 mm.
	 Axe de mesure : ø 2 mm.

                                                                                    344.144 	   475

                                                                                    Réf. Pour	  Longueur/m Prix CHF

                                                        1000                        Câbles standard :
                                                                                    324.005 Compteurs 1
                                                                                    324.006 Compteurs 1
                                                                                    324.007 Compteurs 1
                                                                                    324.695 Détecteurs 2
                                                                                    324.696 Détecteurs 2
                                                                                    324.697 Détecteurs 2
13,5      11,5 6 22                                                     Connecteur                          3                                                                                                                                                                                                                         210,00
                             1039,5                                        femelle                          5                                                                                                                                                                                                                         216,00
                                                                                                           10                                                                                                                                                                                                                         231,00
                                                                                                                                                                                                                                                                                                                C01.212.FR-CH.20240207Dimensions 394,00
                                                                                                            5                                                                                                                                                                                                                          99,00
                                                                                                           10                                                                                                                                                                                                                         113,00

Configuration                               Adaptateur        LG20                  Câbles avec flexible de protection en acier inox. :
                                               SZ70-1
                            Unité de câble

                                                        LH70/71                     324.000 Compteurs 1	   3                                                                                                                                                                                                                          258,00
                                                        LY71/72                     324.698 Compteurs 1	   5                                                                                                                                                                                                                          300,00
SR-721SP                                                            LT30            324.001 Compteurs 1	 10                                                                                                                                                                                                                           349,00

                                                                                    324.002 Détecteurs 2	   3                                                                                                                                                                                                                         149,00
                                                                                    324.699 Détecteurs 2	   5     184,00
                                MD20B                               MG20A-DK
          Unité de câble
                                                        Adaptateur                  324.003 Détecteurs 2	 10                                                                                                                                                                                                                          252,00
                                                          CK-T157

                                                                                    324.004 Câble de rallonge 	   279,00
                                                                                    (10 m) pour tous les câbles

                                                                                    346.793 Adaptateur SZ70‑1 1                                                                                                                                                                                                                       121,00
                                                                                    346.867 Câble adaptateur CK‑T157 1 87,00

                                                                                    1	Les compteurs LG20, LH70/71, LY71/72, LT30 et le
                                                                                     module de compteur MG‑DK.
                                                                                    2	Le détecteur MD20B.
