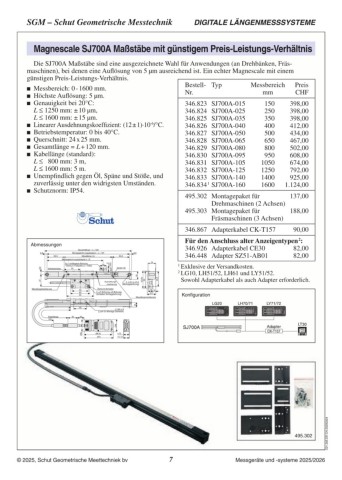

SGM – Schut Geometrische Messtechnik                                                                                                                           DIGITALE LÄNGENMESSSYSTEME

Magnescale SJ700A Maßstäbe mit günstigem Preis-Leistungs-Verhältnis

Die SJ700A Maßstäbe sind eine ausgezeichnete Wahl für Anwendungen (an Drehbänken, Fräs­
maschinen), bei denen eine Auflösung von 5 µm ausreichend ist. Ein echter Magnescale mit einem
günstigen Preis-Leistungs-Verhältnis.
                                                                                                                                                               Bestell- Typ            Messbereich 	 Preis
	 Messbereich: 0 - 1600 mm.                                                                                                                                   Nr.                          mm CHF
	 Höchste Auflösung: 5 µm.
	 Genauigkeit bei 20°C:
L ≤ 1250 mm: ± 10 µm, 	                                                                                                                                        346.823 SJ700A‑015 	 150 385,00
                                                                                                                                                               346.824 SJ700A‑025 	 250 385,00
L ≤ 1600 mm: ± 15 µm.                                                                                                                                          346.825 SJ700A‑035 	 350 385,00
	 Linearer Ausdehnungskoeffizient: (12 ± 1)·10‑6/°C.
	 Betriebstemperatur: 0 bis 40°C.                                                                                                                             346.826 SJ700A‑040 	 400 398,00
                                                                                                                                                               346.827 SJ700A‑050 	 500 419,00
	 Querschnitt: 24 x 25 mm.                                                                                                                                    346.828 SJ700A‑065 	 650 452,00
	 Gesamtlänge = L + 120 mm.
	 Kabellänge (standard): 	                                                                                                                                    346.829 SJ700A‑080 	 800 486,00
   L ≤   800 mm: 3 m, 	                                                                                                                                        346.830 SJ700A‑095 	           950    589,00
   L ≤ 1600 mm: 5 m.                                                                                                                                           346.831 SJ700A‑105 	          1050    651,00
                                                                                                                                                               346.832 SJ700A‑125 	          1250    765,00
	 Unempfindlich gegen Öl, Späne und Stöße, und                                                                                                                346.833 SJ700A‑140 	          1400    895,00
   zuverlässig unter den widrigsten Umständen.                                                                                                                 346.834 1 SJ700A‑160 	        1600  1.087,00
                                                                                                                                                                                                     137,00
	 Schutznorm: IP54.                                                                                                                                           495.302 Montagepaket für

                                                                                                                                                                              Drehmaschinen        188,00
                                                                                                                                                               495.303 Montagepaket für
                                                                                                                                                                              Fräsmaschinen

                                                                                                                                                               346.867 Adapterkabel CK‑T157        87,00

Abmessungen                                                                                                                                                    Für den Anschluss alter Anzeigentypen 2:
                                                                                                                                                               346.926 Adapterkabel CE30           79,00
                                                       Gesamtlänge = L + 120                          6,5                                                      346.448 Adapter SZ51‑AB01           82,00
6,5 Montagebohrungsabstand = L + 107                                             53,5

                   53,5 Messlänge (L)                                         Serien-Nr.

                               Montagebohrungsabstand x 1/2

                        5 x 7 verlängerte Bohrung                                                                    24
                        * Zentrum-Fußplatte (L ≥ 1250)          20            5                                                                                1	Exklusive der Versandkosten.
                                                                                 10,5                                                                          2	LG10, LH51/52, LH61 und LY51/52.
37 9,5  Schieberhalter          50                                                                                      25                                      Sowohl Adapterkabel als auch Adapter erforderlich.
                                                                                                                                (53,6)
                                                                                                                                   52
                                                                                                                                                      46,5
                                                                              Ausrichtungs-       2 - ø 4,5 x ø 5,5
                                                                                 markierung  (Montagebohrung)

Messlängemarkierung     50 Zentrum-Schieber                                                                          14 9

                        60 2 - ø 5 Bohrung, ø 9 Bohrung                                                              (27)                                      Konfiguration
                        85 (Schieber Montagebohrung)
                                                                                                     Messlängemarkierung

                                  40                                             2 - M4 x 8(38)
                        30 30                           (Loch für Montage Schieber)                       14

        Kabellänge                                                                                                                                                                                 MG20A-DK
        100

                        (36)                            (86,5)                               (17)
                                                          (91)                               (17,7)

                                                                                                                                                                                                                   495.302  C01.205.DE-CH.20240207
                                                                                                                                                                              Messgeräte und -systeme 2023/2024
© 2024, Schut Geometrische Meettechniek bv                                                                                                                  7
